제품용도

- Metal Inlay, Metal Crown, Metal Bridge 및 Metal Core의 접착
- Porcelain Inlay, Resin Inlay의 접착
- 교정용금속Brakect, Ceramic Brakect

제품특징

- 생체친화성이 우수하고 장기간에 걸쳐 불소를 방출하는 독특한 성질을 가지고 있는 글라스 아이오노머 시멘트입니다.
- 치질과의 강력한 접착력을 가지는 레진 시멘트를 화학적으로 융합시킨 글라스 아이오노머계 레진 시멘트입니다.
- 혼합부터 합착까지 이르는 조작성이 간단하고 경화가 샤프하며, 지극히 짧은 시간에 확실한 접착이
행해지기 때문에 잉여 시멘트의 제거를 포함한 모든 조작이 효과적으로 이루어집니다.

★ 상아질 : 치면처리재로 처리된 상아질 표층의 콜라겐 섬유에는 후지플러스의 레진 매트릭스 성분이 침투, 확산하여 Hybrid층을 형성. 상아세관에서의 Resin tag의 형성과 함께 강력히 접착합니다.

★ 에나멜질 : 후지플러스의 구성성분인 폴리아크릴산의 카르보키실기(-COO-)가, 치아질 표층의 Apatite의 칼슘(Ca 2+)에 이온결합하여 우수한 접착성 및 장기적인 변연 봉쇄성을 발휘합니다.

상아질접착계면 : 후지류트, 상아질, 수지함침층

에나멜질접착계면 : 후지류트, 에나멜질

① 우수한 접착력

치질과 금속(귀금속, 비금속), Amalgam, Resin, Pocelain 등에 강력히 접착한다.

※ 상아질과 접착하는 이유

치면처리재는 구연산과 염화제2철이 주성분이며 구연산은 스메아층제거 및 상아질을 마일드하게 탈회시킨다.

또한 염화제2철을 포함한 구연산수용액으로 처리된 상아질표층의 콜라겐섬유조직에는 세멘트메트릭스성분이 침투.확산되어 메트릭스가 경화되므로 수지함유침투층이 형성되어 상아질에 강력히 접착한다.

※ 법랑질과 접착하는 이유

세멘트의 구성성분인 포리아크릭산의 카르복실基(-COO )가 치질의 아파타이트표층에 있는 칼슘이온(Ca )과 이온결합한다.
따라서, 우수한 접착성 및 장기적인 변연봉쇄성을 발휘하는 것이다.

② 간편한 조작성

조작이 간단하고 짧은 시간에 확실한 접착이 가능하다.

* 치면처리 20초 → 수세.건조 10초 → 분.액의 혼합 20초 → 합착

③ 우수한 생체친화성

본 제품은 수지함유침투층을 형성하고 상아질의 내산성을 향상시킴과 동시에 상아세관을 확실히 봉쇄하기 때문에 변연누출에 의한 세균의 침입을 억제하고 치질을 보호한다.

치면처리재에는 치질에 마일드한 구연산을 사용하였으며 세멘트성분에는 HEMA를 중심으로 하는 Resin성분과 포리아크릭산으로 구성되어 있어 생체친화성이 우수하다.

④ 장기적인 불소방출성

알루미노실리케이트그라스를 필라성분으로 사용하여 장기적인 불소를 방출하며 2차우식의 효과를 기대할 수 있다.

⑤ 우수한 X선불투과성

X선불투과성이 있어 술후의 진단이 용이하다.

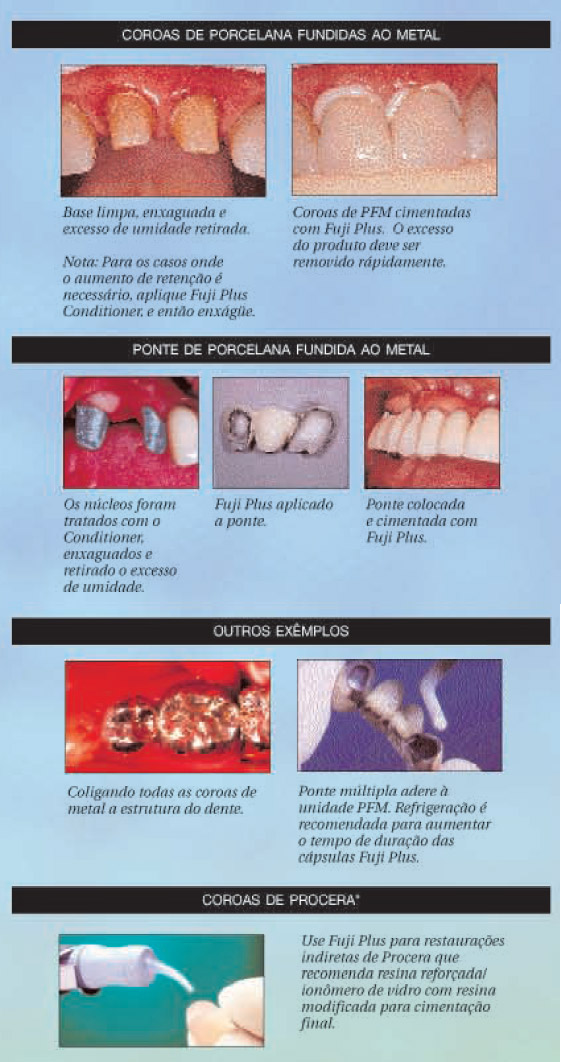

사용방법

① 치면처리

치면의 피착면(상아질, 법랑질)에 Fuji Plus의 산처리재를 도포하고 20초후에 수세, 건조시킨다.

※ 주의사항 : 건조된 치면에 타액 등이 부착된 경우는 다시 치면처리를 한다.

② 분말, 액의 계량

표준분액비는 분말 2.0g에 액 1.0g이다. 부속품인 Powder spoon을 사용하면 이에 상당하는 비율을 얻을 수 있다.

※ 분말의 용도에 따른 채취량은 다음과 같다.
* 소아구치 Inlay합착 : 작은 Spoon 1컵
* 성인구치 Inlay합착 : 작은 Spoon 2컵
* Crown 합착 : 큰 Spoon 1컵

※ 임상의 Hint : 세멘트의 점도를 묽거나 엷게 설정할 때는 분말의 정량 ±10%범위내에서 조정가능하다. 이 때는 이공학적특성을 참고한다.

③ 분말과 액의 혼합

부속품인 혼합지에 정량의 분말과 액을 채취하여 15-20초간 프라스틱스파츄라를 사용하여 혼합한다.
단, 시멘트양이 많을 경우는 30초정도에서 혼합을 마친다.

※ 임상의 Hint
조작여유시간을 길게 하고 싶을 경우는 액을 냉장고에 보관하여 사용한다.
이 때 분말은 상온에서 보관한다. 기타 방법으로 분말의 정량을 -10%범위에서 감량하여 길게 할 수 있다.

단, 상기의 2방법은 경화가 늦어지는 점에도 주의한다.

④ 혼합

수복물의 피착면과 치면에 혼합된 시멘트를 도포하고 접착한다.

단, Porcelain합착시는 Porcelain의 피착면에 산에칭처리를 30초간 실시하고 수세.건조하여 실란카프링처리를 하고 합착시킨다.

주의사항

① 본 제품에 대한 과민증, 피부염 등의 병력이 있는 환자는 사용를 피한다.
② 분말과 액의 용기는 사용 후에 곧 밀봉하여 둔다. 특히 분말은 습기에 접하지 않게 한다.
③ 본 제품은 4∼25℃에서 보관할 것
④ 본 제품은 치과종사자이외의 사람이 만지지 않는 장소에 적절히 보관한다.
⑤ 정확한 계량을 위해 액용기의 Nozzle에 부착된 액은 젖은 솜 등으로 닦아 낸다.
⑥ 액의 계량은 용기를 거꾸로 하여 기포를 제거한 후에 채취한다.
⑦ 잉여시멘트의 제거는 Set 후 약 40초에서 1분정도에 제거조작을 한다.
⑧ 치면처리재의 수세.건조는 충분히 한다.
⑨ 냉장보관으로 조작여유시간을 길게 할 때는 액만을 냉장 보관하고 분말 및 산처리재는 상온에서 보관한다.



▶ 상품추가설명

등록된 구매후기

구매후기 쓰기 새 창 더보기

구매후기가 없습니다.

등록된 상품문의

상품문의 쓰기새 창 더보기

상품문의가 없습니다.
